消防報批需要哪些圖紙

　　消防報批都需要哪些圖紙呢?相信很多人都不是很清楚，下面嵐禾設計為大家介紹，報消防需要什么圖紙：



　　問



　　消防審核需要哪些圖紙?



　　答



　　報消防的圖紙都是消防藍圖。

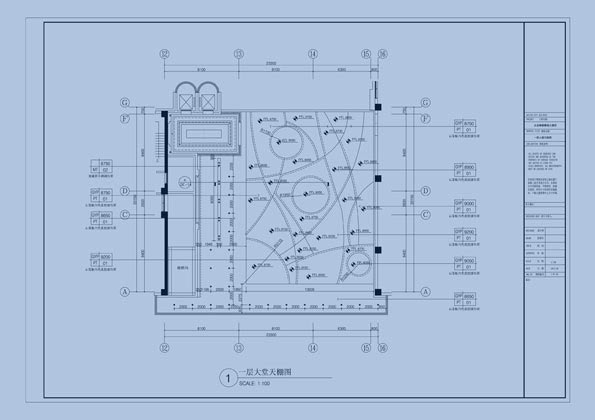

　　消防藍圖

　　



　　1：設計說明



　　2：原示平面圖



　　3：平面布置圖【軸線和裝修層的原示竣工圖的軸線必須一致】



　　4：隔斷尺寸圖



　　5：地面鋪裝圖



　　6：電氣系統圖



　　7：電氣說明圖



　　8：天花布置圖



　　9：空調布置【整層裝修時需要空調布置圖，局部不需要】



　　10：強電布置圖



　　11：弱電布置圖



　　12：消防煙感布置圖



　　13：應急照明及安全出口示意圖



　　14：消防疏散布置圖



　　15：消防自然排煙圖【不符合自然排煙的應有消防機械排煙圖】



　　16：消防噴淋布置圖



　　消防圖紙規范



　　1：辦公室的消防通道為1.5M、1.6M、1.8M;



　　2：室內每個門的尺寸不允許小于900M;



　　3：中控室的最小面積是6㎡;



　　4：軸號標注要求：



　　01：橫向為阿拉伯?dāng)?shù)字



　　02：綜向為英文字母(注英文字母“I”和“O”不可作為)。



　　5：指北針(原始平面圖和平面布置圖上放，其他圖紙無需放);



　　6：噴淋、煙感的圖紙不可以出現在同一張圖紙里;



　　7：里面需要有兩個噴淋之間的距離，并標出管徑，噴淋的最大保護半徑1.8M，兩個噴淋之間的最大距離不能大于3.4M，最小距離不能小于2.4M;



　　8：綜合天花圖，綜合天花圖包括：頂面造型圖、噴淋點位圖、煙感點位圖、風口圖、如有廣播、也需增加廣播位置圖(注：風口圖必須跟煙感之間距1.5M);



　　9：裝修區域必須有兩個逃生出口，室內房間面積超過50㎡必須兩個門。(主入口門可向里開，但消防門必須向外開。并保證個門之間的距離不小于5M );



　　10：可燃?xì)怏w探測器設計5M，現場有閥門;



　　11：裝修場所采用的是自然排煙時，如有的房間不能開啟外窗時，其房間的隔斷可做不到頂?shù)母魯啵囗數木嚯x是450mm，可開啟窗戶的面積必須是該裝修場所建筑面積的2%。



　　溫馨提示



　　在文章的最后為大家總結，大致上消防圖紙都是這些，消防需要整套圖紙，包括裝修、照明、消防等圖紙，當然還有其它的資料，不同的規模，做法有區別，最好去辦事單位咨詢一下。
